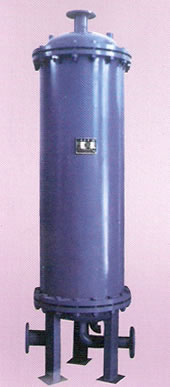

浮動盤管式換熱器
浮動盤管式換熱器(半容積式),開水器,采用多組銅或不銹鋼盤管做為換熱元件,換熱效率高,自動除垢。
85SHII半容積式換熱器簡介 [ 也叫浮動盤管換熱器]

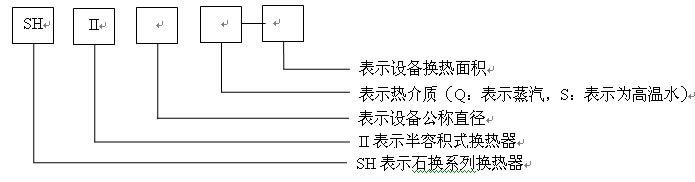

SHII型換熱器是熱交換器設備的新一代產品,這是將被加熱水貯存在殼體內,供熱介質蒸汽或高溫水則在多組銅盤管并聯運行。它是一種少貯存水量,隨時補充熱量,迅速換熱的高效節能設備。與其它換熱器相比,有如下優點:體積小、易于搬運、立式安裝、占地面積小、浮動盤管自形擾動、高效換熱、自動除垢。 一、產品型號說明:
二1、換熱器的組成與工作原理 (1)殼體為碳鋼,不銹鋼兩種,保溫層為內襯巖棉外不銹鋼板; (2)換熱元件由多組紫銅盤管并聯組合; (3)可配置溫度控制裝置及相應的配件; 2、工作原理 換熱器工作原理(以汽-水換熱器為例) 冷水從底部端蓋上的入口接頭進入換熱器,由封頭低部與孔弧型板充分向上流動,流動盤管(換熱表面)并得到加熱由上部出水口輸出。蒸汽經底部進汽口(可裝溫控閥實現自動調節)通過進汽主管同時進入各個并聯盤管內到盤管出口端即為冷凝水,從冷凝水管出口流出換熱器。 三、換熱器的特點與用途 (1)由于盤管冷熱變化浮動,使水流形成*大攪動,提高了換熱效率。 (2)由于盤管隨溫度變化而伸縮,盤管外部形成的水垢將會自動脫落而沉積在換熱器底部,根據水搟情況定期排污即可。 (3)設備結構緊湊有效利用空間、占地面積小,便于搬動和安裝。 (4)本設備進水采用分水裝置是水均勻上升,減少直流現象。 (5)廣泛應用于賓館、飯店、學校、醫院、洗衣房、工廠、艦船等工業于民用建筑的生活、采暖、空調、熱水系統。 (6)適用于蒸汽、高溫水、低溫水三種不同的熱媒,均可取得較好效果。
|
